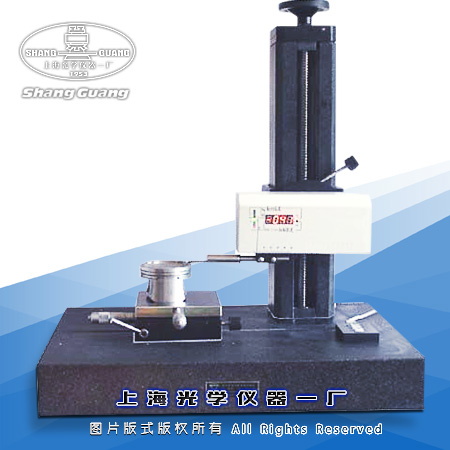

表面粗糙度輪廓儀 SG-6C

一、產品簡介

SG-6C輪廓粗糙度測試儀是二合為一的精密測量?jī)x器，廣泛應用于機械加工、汽車、軸承、機床、模具、精密合金、光學加工等行業。儀器驅動箱提供了行程為100、120、150毫米不同規格的高精度直線基準導軌。

SG-6C粗糙度輪廓儀可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、垂直距離、水平距離、臺階等形狀參數。

二、技術規格

粗糙度測量
測試參數	Ra,,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt, 　Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2, 　Rt3,RT4,rt5等，Rmr(Tp)曲線
粗糙度測量范圍	Ra 0.01 - 10 μm
取樣長度	L : 0.08, 0.25, 0.8, 2.5, 8 mm
評定長度	1L-5L可任意長度
較小顯示值	0.001um
范圍與分辨率之比	65,536:1
示值誤差	≤±3%
測量工件較大高度	300mm
采樣速度	0.5 mm/sec，1mm/sec
移動速度	2 mm/sec
軸向測量范圍	100mm
小孔測量范圍	≥ф5 mm
可調工作臺	旋轉角度：±10度擺動范圍：±10度 X-Y移動范圍： 15 mm
輪廓測量
測量范圍	X：100mm Z：10mm
傳感器量程	X：100mm Z：10mm
范圍與分辨率之比	65,536:1
半徑誤差	0.1%-1.0%
使用范圍	X：100mm Z: 370mm
凈重	110 Kg
尺寸	620mm400mm720mm
