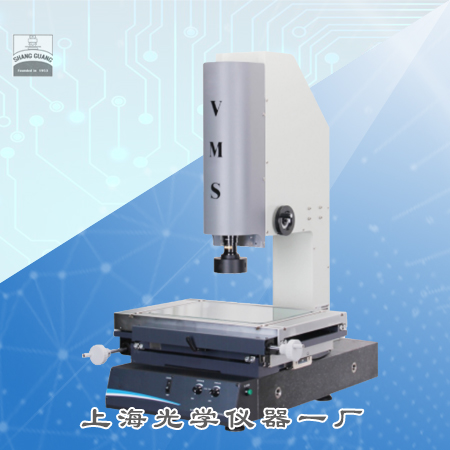

VMS-G型手動影像測量儀

我要詢價

G型手動影像測量儀

一、產品簡介

VMS-G型系列手動影像測量儀適用于以二維坐標測量為目的的應用領域，在機械、電子、儀表、塑料等行業被廣泛應用。

二、產品特點

①　Q- M軟件，高清晰彩色攝像機

②　軟件輔助調光，便于使用者知道光是否過度飽和

③　可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量

④　可實現高度輔助測量

⑤　采用T型槽工作臺，方便各種夾治具的安裝不受限制(VMS-1510G除外)

⑥　光柵尺分辨力為0 .5 um

⑦　腳踏開關與軟件配合，操作更簡便

三、技術規格

型號		VMS-1510G	VMS-2010G	VMS-2515G	VMS-3020G	VMS-4030G
工作臺	金屬臺尺寸(mm)	354 × 228	404 × 228	450× 280	500× 330	606 × 466
	玻璃臺尺寸(mm)	210 × 160	260 × 160	306 ×196	350 × 250	4 5 0 × 350
	運動行程(mm)	150 × 100	200 × 100	250 × 150	300 ×200	400 ×300
X、Y、Z數顯分辨率		0.5 μm
示值誤差		E1XY=(2.5+L/100)μm
截面原點一致性誤差(μm)		E 0≤3 0 ( Z軸升降行程每1 0 0mm )
儀器重量(kg)		100	110	120	140	240
Z軸升降行程(mm)		150(可訂購至300）(配同軸光鏡頭, 表面光到玻璃面距離為7 0mm )				可訂購至400
影像系統		攝像機：彩色1/3"CCD攝像機變倍鏡頭倍率： 0.7×～4.5×
		視頻總倍率：26.6× ～171×(19.5"顯示器，分辨率1440*900) 物方視場：8.1mm～1.3mm
儀器配件		1×鏡筒(標配)		0.5×鏡筒(選配)		工作距離 (mm)
變倍鏡頭		0.7×～4.5×		0.7×～4.5×
附加鏡		視頻倍率	物方視場(mm)	視頻倍率	物方視場(mm)
0.5× (選配)		13.3×～85.5×	16.2～2.6	6.65×～42.7×	32.4～5.2	175
1× (標配)		26.6×～171×	8.1～1.3	13.3×～85.5×	16.2～2.6	92
2× (選配)		53.2×～342×	4～0.7	26.6× ～171×	8.1～1.3	36
注： 1、建議放置臺:載重需 ≥350kg 尺寸:1000×600×500(mm) 2、物方視場為對角線的長度，當您選擇不同的配置時，價位會有所不同
