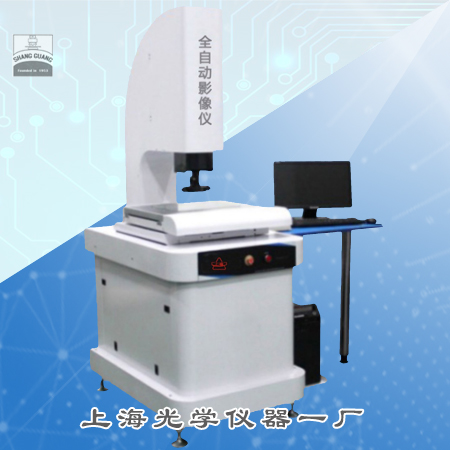

H型一體式全自動影像測量儀

一. 產品用途

SG-H系列是本廠推出的中小型全自動影像測量儀，結構美觀大方，操作簡便。自主研發的QMS3D專業測量軟件，不但可實現高效、準確地大批量治具工件檢測，還可對于使用其他量具無法測量的中心距、分度圓、尺寸位置、臺階高度、盲孔深度、坐標位置、空間尺寸、一種兩種及三種以上幾何元素作關聯測量，適用于精密部件的應用。

二. 產品特點

1. 具有快速自動對焦、自動尋邊功能。

2. 具有強大的CNC編程和自動測量功能，完全圖形化編程，簡化了編程工作。

3. 采用亞像素細分技術，提高邊界分辨能力。

4. 操縱桿和鼠標操作，方便易用。

5. 程控恒流驅動式八區表面冷光源，可適應復雜的工件測量。

6. 激光指示器指示測量位置，方便快速定位。

7. 在線SPC數據處理分析，大批量治具測量功能。

8. 三軸步進伺服控制，定位精度高速度快，XY速度可達180mm/s，運行平穩。

9. 采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成一體在儀器內部，減少各種數據線路，使外觀簡單美觀，維修更換方便，穩定性更高。

10. 采用00級花崗石底座及連接臂，性能穩定，不易變形。

11. 若選配簡易測頭和軟件，可做簡易三維測量。

三. 技術規格
