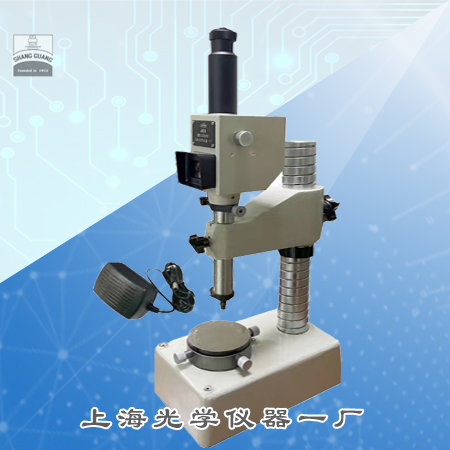

JD3投影式立式光學計

一、產品簡介

JD3投影立式光學計是精密光學機械長度計量儀器。它是利用標準量塊與被測件相比較的方法來測量零件外形的微差尺寸，是工廠計量室、車間檢定站或制造量具、工具與精密零件車間常用的精密儀器之一。它可以檢定量塊以及高精度的柱形量塊，對于圓柱形、球形等工件的直徑或樣板工件的厚度以及外螺紋的中徑均能作比較。

二、產品特點

1. 采用臘屏新技術，附加讀數放大鏡、視場亮度勻稱，像面清晰；

2. 儀器精度高，測量數據穩定可靠，檢測方便快捷；

3. 采用光學投影讀數方法；

4. 儀器結構設計緊湊，外形小巧；

5. 一機兩用，將投影光學計鏡管取下裝在機床上，可直接控制加工尺寸。

三、技術規格

1. 總放大率：1650X

2. 物鏡的放大率 ：18.75 X

3. 讀數放大鏡率：1.1 X

4. 光學杠桿的放大率 ：80 X

5. 分劃板分劃值： 0.001mm

6. 分劃板分劃范圍 ：±0. 1mm

7. 測量力：2N±0.2N

8. 零位調節范圍 ：20格

9. 測量桿的自由升降距離 ： 0.5mm

10. 測量范圍： 0～180mm

11. 儀器準確度：±0.25um

12. 示值穩定性：0.1um

13. 圓形平面工作臺： φ88 mm

14. 儀器凈重：21kg

15. 儀器外形尺寸（長×寬×高）：340×160×750 mm
