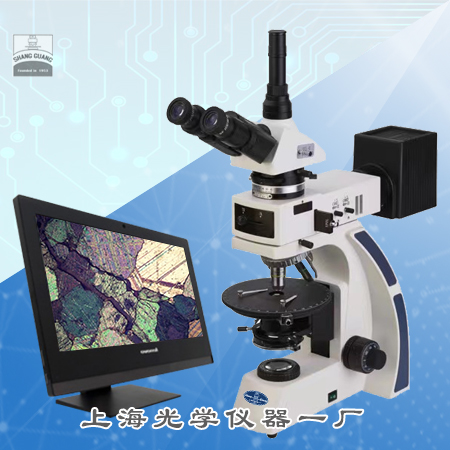

59XM-PC透反射偏光顯微鏡(圖像型)

一.產品用途

59XM-PC偏光顯微鏡是地質、礦產、冶金等部門和相關高等院校較常用的專業實驗儀器之一，用于不透明物體或半透明物體，可以同時采用透射光和反射光觀察.近年來，隨著光學技術的不斷進步，作為光學儀器的偏光顯微鏡，其應用也越來越廣泛。許多行業，如化工，半導體工業以及藥品檢驗等等，都廣泛地使用偏光顯微鏡。59XM-PC透反射偏光顯微鏡就是非常適用的產品，可供廣大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微攝影，配置有石膏λ、云母λ/4試片、石英楔子和移動尺等附件，是一組具有較完備功能和良好品質的新型產品.

二. 產品特點

1. 1/4λ、λ、石英楔。

2. 五孔可調中心轉換器，觀察頭鏡筒在調瞳距時，十字目鏡十字線方位始終不變。

3. WF10X（Φ22）大視野目鏡、無應力無限遠物鏡。

4. 高精度旋轉工作臺。

5. 高亮度、無應力的非球面1.30搖擺式阿貝聚光鏡

6. 系統中放入晶振片，使偏振均勻，左、右系統像色澤一致

7. 可重復實驗環境的智能偏光顯微鏡,可配熱臺

8. 高度可調的聚焦器,能很好的適應每位用戶的手型.防止手掌,手臂,肩膀的緊張,保持工作姿勢舒服,無疲勞感.

9. 三通鏡筒在目鏡上方，輸出照相，成像清晰明亮

10. 配合顯微鏡,開發了專業的CCD和軟件系統,可快速方便采集處理圖像,并您隨時可以通過軟件模塊擴展系統.

三. 技術規格

1. 光學系統：原廠設計制造，無限遠色差校正CCIS光學系統

2. 觀察鏡筒：30°鉸鏈式三目觀察頭，瞳距：55mm-75mm

3. 平場目鏡：10X/20mm,視度可調，可帶測微尺，可帶網格板

4. 無應力物鏡：4×/0.10、10×/0.25、20×/0.40、40×/0.65、60×/0.85

5. 顯微鏡總放大倍率：40×、100×、200×、400×、600×

6. 轉換器：五孔轉換器，可調中心

7. 載物臺：旋轉載物臺，直徑Ф160毫米，360°等分刻度，游標精度6′

8. 移動尺：移動行程30×40

9. 調焦機構：同軸共軌式粗微動調焦，調節范圍30毫米，微動格值0.002毫米

10. 照明系統：上下12V30W鹵素燈照明光源，亮度可調

11. 聚光鏡：阿貝聚光鏡N.A=1.30

12. 檢偏鏡：可360°旋轉，帶刻度和微動游標

13. 補色器：石膏λ片，云母1/4λ片、石英楔子

14. 適配鏡：直徑59mm,放大倍率0.5倍 ，內調焦距0～3mm 調焦后可鎖緊

15. 顯微鏡工業相機：圖像傳感器采用1/2.5" 彩色500萬CMOS;像素點尺寸:2.2μmx2.2μm；分辨率：2592 x 1944；幀率：5fps全分辨率；靈敏度：1.4V/lux- sec(550nm)；自動曝光控制: 8μs-375ms；信噪比: 44dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

16. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四. 標準配置

1. 偏光顯微鏡/1臺

2. 觀察鏡筒/1只（在主機上）

3. 檢偏鏡/1只

4. 無限遠平場消色無應力物鏡4×、10×、20×、40×、60×/各1只

5. 10X目鏡/2只（含十字分劃目鏡）

6. 石膏λ試片，云母 1/4λ試片/石英楔子/各1件

7. 藍色濾色片/1片

8. 調節手柄/2只

9. 垂直照明/1套 （在主機上）

10. 0.5倍專用配鏡/1只

11. YH-5001顯微鏡工業相機/1只

12.  校準尺0.01mm /1片

13. 備用燈泡/1只

14. 產品合格證、保修卡及說明書/1份
