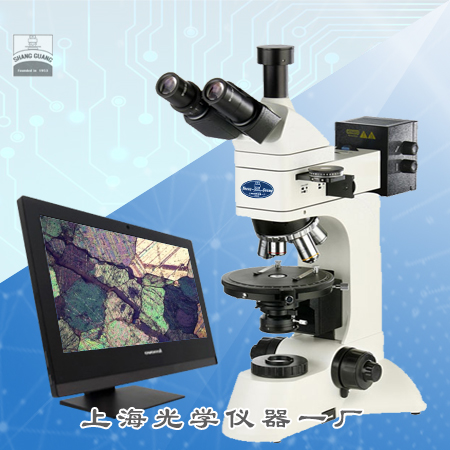

SG-3230L透反射偏光顯微鏡(圖像型)

一．產品簡介

SG-3230L透反射偏光顯微鏡是利用光的偏振特性對具有雙折射性物質進行研究鑒定的必備儀器, 可供廣大用戶進行單偏光觀察，正交偏光觀察，錐光觀察。廣泛應用于地質、化工、醫療、藥品等領域的研究與檢驗，也可進行液態高分子材料，生物聚合物及液晶材料的晶相觀察，是科研機構與高等院校進行研究與教學的理想儀器。

二．產品特點

1. 采用無限遠光學系統及模塊化功能設計。

2. 配置無窮遠無應力長工作距離平場物鏡。

3. 廣角平場目鏡：視場直徑Ф22mm。

4. 粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。

5. 偏光觀察裝置可移入或移出光路，起偏器與檢偏器均可360°旋轉。

6. 旋轉式載物臺，360°等分刻度,游標格值6'，中心可調，帶鎖緊裝置，工作臺垂直有效行程可達 30mm。

7. 寬電壓電源(85-265V 50/60Hz). 6V30W鹵素?zé)粽彰鳎炼瓤烧{(diào)。

8. 三目鏡筒可自由切換目視觀察與顯微攝影，攝影時可100%通光，適合低照度顯微圖像拍攝。

三 .技術規格

1. 目鏡筒:三目鏡傾斜30?, 可進行100%透光攝影

2. 目鏡:大視野  WF10X(Φ22mm)

3. 分劃目鏡10X(視場數Φ22mm) 格值0.10mm/格

4. 無應力平場消色差物鏡:

PL L5X/0.12  工作距離：26.1 mm

PL L10X/0.25 工作距離：20.2 mm

PL L40X/0.60（彈簧） 工作距離：3.98 mm

PL L60X/0.75（彈簧） 工作距離：2.03 mm

5. 轉換器:四孔(轉換器中心可調)

6. 中間接筒:推入式勃氏鏡

7. 補償器:λ , λ/4與石英鍥補償器

8. 調焦機構:粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm

9. 落射照明系統:6V30W鹵素?zé)?，亮度可調

10. 起偏器可360°旋轉;檢偏器可360?旋轉,帶刻度和微動游標,內置視場與孔徑光闌

11. 適配鏡：直徑：48mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊

12. 顯微鏡工業相機： 1/2.5" 彩色500萬CMOS圖像傳感器；像素點尺寸：2.2μmx2.2μm；分辨率：2592 x 1944；幀率：5fps全分辨率；靈敏度：1.4V/lux- sec(550nm)；自動曝光控制: 8μs-375ms；信噪比: 44dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB3.0, 480Mb/s；白平衡:一鍵白平衡。。

13. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四．配置清單

1. 偏光顯微鏡/1臺

2. 大視野WF10X/1對（含分劃目鏡）

3. 無應力差物鏡：5X、10X、40X、60X/各1只

4. λ,λ/4與石英鍥補償器/1套

5. 專用配鏡 /1只

6. 顯微鏡工業相機/1只 （500萬有效像素）

7. 校準尺0.01mm /1片

8. 6V30W鹵素?zé)?2只

9. 產品合格證、保修卡及說明書/1份
